Sistem crijeva za injektiranje

More Informations

Injection hose D-1

outside-Ø 13 mm, internal Ø 6 mm

2 Show Variants

Injection hose UZ-1

with coating, outside-Ø approx. 12.5 mm, inside-Ø approx. 6.5 mm

2 Show Variants

Universal nail packer - polymer

Ø 50 x 55 mm, internal thread M8, insertion sleeves for nail packer holder, plug connection

2 Show Variants

Nail Packer - polymer

Ø 50 x 65 mm, black, internal thread M8, insertion sleeves for nail packer holder

2 Show Variants

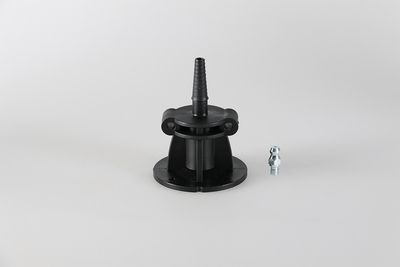

Nail Packer - polymer

Ø 50 x 75 mm, internal thread M8, protective stopper, HP round head nipple M8 (separately enclosed)

2 Show Variants

Adhesive packer - polymer
adhesive surface Ø 50 mm, height 24 mm, black

internal thread M8, safety groove

Nail Packer - polymer
Ø 50 x 24 mm

black, internal thread M8

2 Show Variants

Filling and venting system

0.5 m hose, Ø 6 mm, conic screw thread, mounted

2 Show Variants

Microcellular rubber plate

Ø 50 mm, with adhesive film

4 Show Variants

Connecting piece - polymer
shaft Ø 8 x 70 mm

AF13, free passage Ø 3 mm

2 Show Variants

Connecting piece - polymer
shaft Ø 8 x 58 mm

for injection hose inside Ø 4 - 6 mm, wing grip, free passage Ø 3 mm

Fixation for injection hose

Mounting clip
Ø 13 mm

45 x 20 mm, thickness 1.5 mm Always pack 100 pieces in one package!

with mounting bracket, to set in concrete, to coffer the filling and venting system

Injection hose packer - polymer
shaft Ø 8 x 75 mm

wing grip

2 Show Variants

Injection hose packer - polymer
shaft Ø 8 x 70 mm

AF13

2 Show Variants

Injection hose packer - steel
shaft Ø 8 x 65 mm

for injection hose inside Ø 3,5 - 6 mm, HP round head nipple M6, AF10

Extension tube
M8 x 35 mm

HP round head nipple M8, AF11

HP round head nipple
external thread M8, AF9

HP round head nipple
external thread M8, AF9

Page

12 3

INJEKTORSKA CIJEV / UBRIZGAVANJE UZ POMOĆ CIJEVI

Od početka 70-tih godina sustavi za ubrizgavanje su u praksi alternativno ili dodatno za primjenu brtvljenja za trake fuga za limove fuga. Radi se o ulošku u fuge koji se može ubrizgati uz pomoć cijevi ili kanala. Naknadna mjesta propuštanja mogu se ciljno zabrtviti ubrizgavanjem poliuretanske smole, akrilne smole, cementne suspenzije ili cementnog ljepila.

Injection hose system

PDF german/english
PDF german/french

Prednosti i korištenje

Jednostavna ugradnja i fleksibilno prilagođavanje smjeru fugi
Nanosi se neposredno na radnu fugu
Dodatno brtvljenje pokraj trake fuge ili lima fuge
Mogućnost brtvljenja radnih fugi u betonskim zidovima i zidovima iz armiranog betona
Jeftin tehnološki postupak za preventivno i naknadno brtvljenje
Sustavi za ubrizgavanje cijevima mogu se ugraditi i kod kompliciranih smjerova fugi, ukoliko je moguća ugradnja traka fugi ili limova fugi konstrukcijski samo posebno skupa
Prikladnost sustava za ubrizgavanje cijevima dokumentirana je građevinskim nadzornim dokumentom o primjenjivosti (abP - certifikat građevinskog nadzora)

Primjeri primjene

Sustavi za ubrizgavanje cijevima pripadaju u skladu s građevinskim propisima A dio 2, redni br. 1.4. u sustave za brtvljenje, npr. u području podzemnih voda (bijeli spremnik)
Izrada vodopropusnih radnih fuga u betonskim konstrukcijama uz pomoć planskog ubrizgavanja
Primjena kot vodogradnje, naprava za pročišćavanje otpadnih voda, niskogradnje, tunelogradnje

Upute za montažu

Cijev za ubrizgavanje mora biti uz pomoć kotve na stvrdnutom betonskom građevinskom elementu nepomično pričvršćena, kako svježi beton ne bi mogao plivati
U normalnom slučaju se pričvršćivanje injektorske cijevi odvija s posebnim sponama za pričvršćivanje u razmaku od približno maks. 15 cm, prema potrebi se taj razmak prilagodi građevinskom mjestu.
U području križanja cijevi treba izbjeći međusobno stlačivanje
Dužina cijevi za ubrizgavanje cca 8 - 10 m
Razmak injektorske cijevi od vanjskog zida mora iznosi ⅓ bis ½ d (debljine građevinskog elementa)
Cijevi se moraju preklapati kod priključaka cca 15 cm u razmaku od 5 cm paralelno jedna uz drugu
Pridržavajte se položaja cijevi za ubrizgavanje u izvedbenom planu
Tlak otvora - izlaz u cijevi za ubrizgavanje nalazećeg se punila odvija se pomoću niskotlačnog postupka između 0,5 do cca 5 bara
