DESOI Quick Seal + DESOI Quick Seal E

Propuštanja je moguće ukloniti pravilnom sanacijom sljubnica. Kako bi se istodobno obnova i dodatno brtvljenje postigli na lokaliziran način uz što manji intenzitet zahvata, DESOI nudi različite sustave i proizvode za različite načine primjene.
S ovim sustavima dilatacijski spojevi i privremene reške postižu pravilno brtvljenje. Time se osigurava obnova ili ponovno brtvljenje reški
vodootpornih betonskih konstrukcija.

Nachträgliche Fugenabdichtung
Subsequent joint sealing

PDF german/english
PDF german/french

Prednosti/upute

  • Bez bušenja: ušteda vremena i sigurna montaža bez slomljenih rubova
  • Bez oplate: jednostavna i brza montaža
  • Univerzalno rješenje, pogodno za sve vrste spojeva
  • Za višekratnu upotrebu (samo uz akrilatni gel)

Tipična područja primjene

  • Pješački pothodnici
  • Infrastrukturna kanalizacija
  • Revizijski pristupi u vodogradnji i mostogradnji
  • Cut und Cover Tunnel

Punila

  • Akrilatni gel (AY)
  • Poliuretanska smola (PUR)

Za sanaciju sljubnica, reški i spojeva dostupni su sljedeći sustavi / proizvodi

  1. DESOI Quick Seal s pravokutnim čeličnim pakerom
    za širine sljubnica 18 - 26 mm
  2. DESOI Quick Seal E
    za širine sljubnica 26 – 51 mm

1. DESOI Quick Seal + pravokutni čelični paker

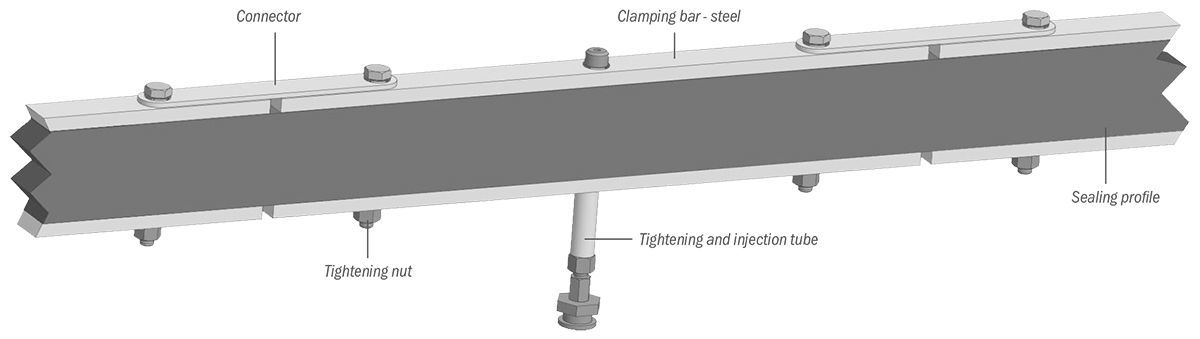

DESOI Quick Seal
Fleksibilan profil za brtvljenje i ubrizgavanje u 7 segmenata umetne se u oštećeni dilatacijski spoj, fiksira i pritisne natrag s građevinskim kemijskim punilom. Profil za brtvljenje i injektiranje je djeljiv i prikladan je za širine sljubnice od 18 do 26 mm.

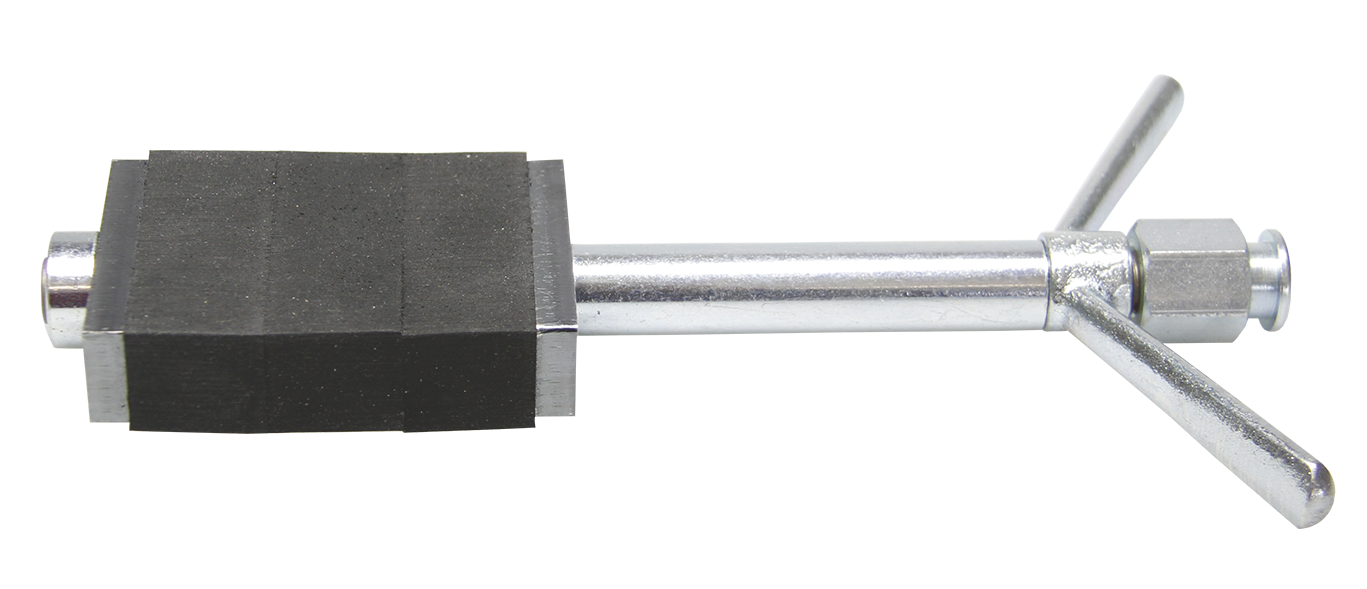

Pravokutni čelični paker
Čelični pravokutni paker koristi se između brtvenih i injekcijskih profila ili na početku i na kraju sljubnice. Paker se zateže s pomoću šesterokutne matice ili brzom letirastom maticom.

Pravokutni čelični paker (s ravnom gel nazuvicom ili s brzom leptirastom maticom)

primjer montaže

Priprema

  • Spoj očistite vodom i uklonite preostalu prljavštinu komprimiranim zrakom
  • Prethodno navlažiti
  • Nanesite zaštitni sloj na DESOI Quick Seal (silikonski sprej br. 13560)

Postavljanje

  • Umetnite prvi segment DESOI Quick Seal u sljubnicu koju treba brtviti i pritegnite pričvrsne matice, kao i cijev za zatezanje i injektiranje bežičnim odvijačem (nasadni ključ br. 25014)
  • Profil brtve se elastično steže i fiksira u sljubnici.
  • Ponoviti na ostalim segmentima.
  • Postavite sve segmente, navrtnite ravnu nazuvicu M6 na cijevi za zatezanje i injektiranje.
  • Ako je preostala poneka praznina, zatvorite je pravokutnim čeličnim pakerom - umetnite u spojeve i stegnite brzom maticom.

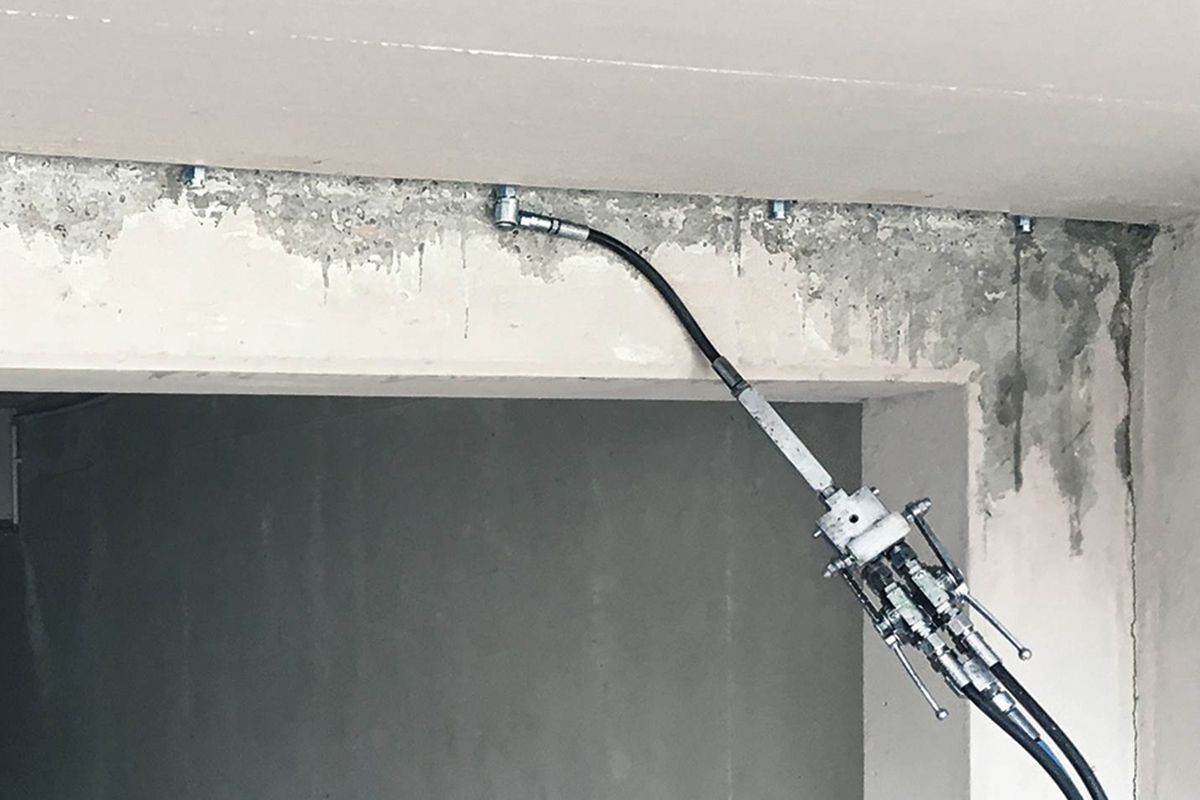

Injektirajte / pritisnite prema dolje

  • Pokrenite tlačno injektiranje

Uklonite

  • Nakon stvrdnjavanja punila uklonite brtvene profile i profile za injektiranje te sve pravokutne čelične pakere koje ste moguće upotrijebili

Nanošenje zaštitnog sloja silikonom u spreju

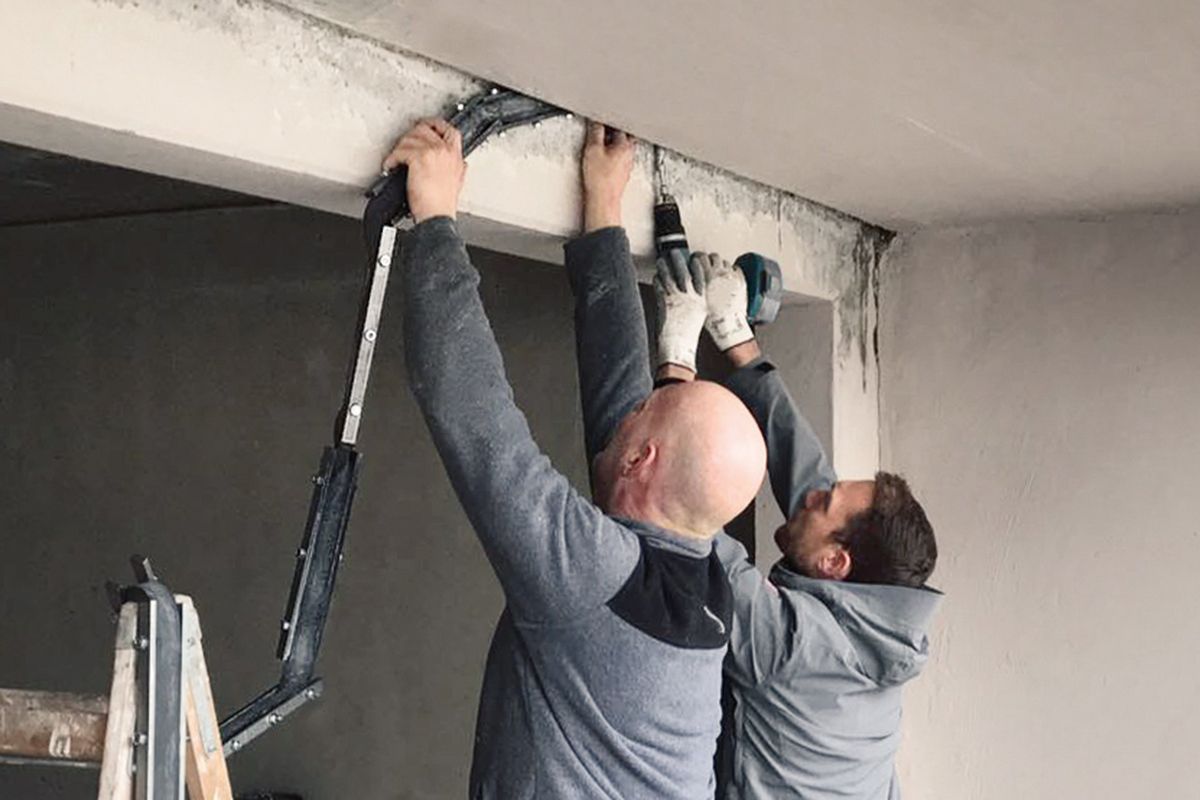

Postavite DESOI Quick Seal, počevši od pravokutnog čeličnog pakera

Zategnite DESOI Quick Seal preko cijevi za zatezanje

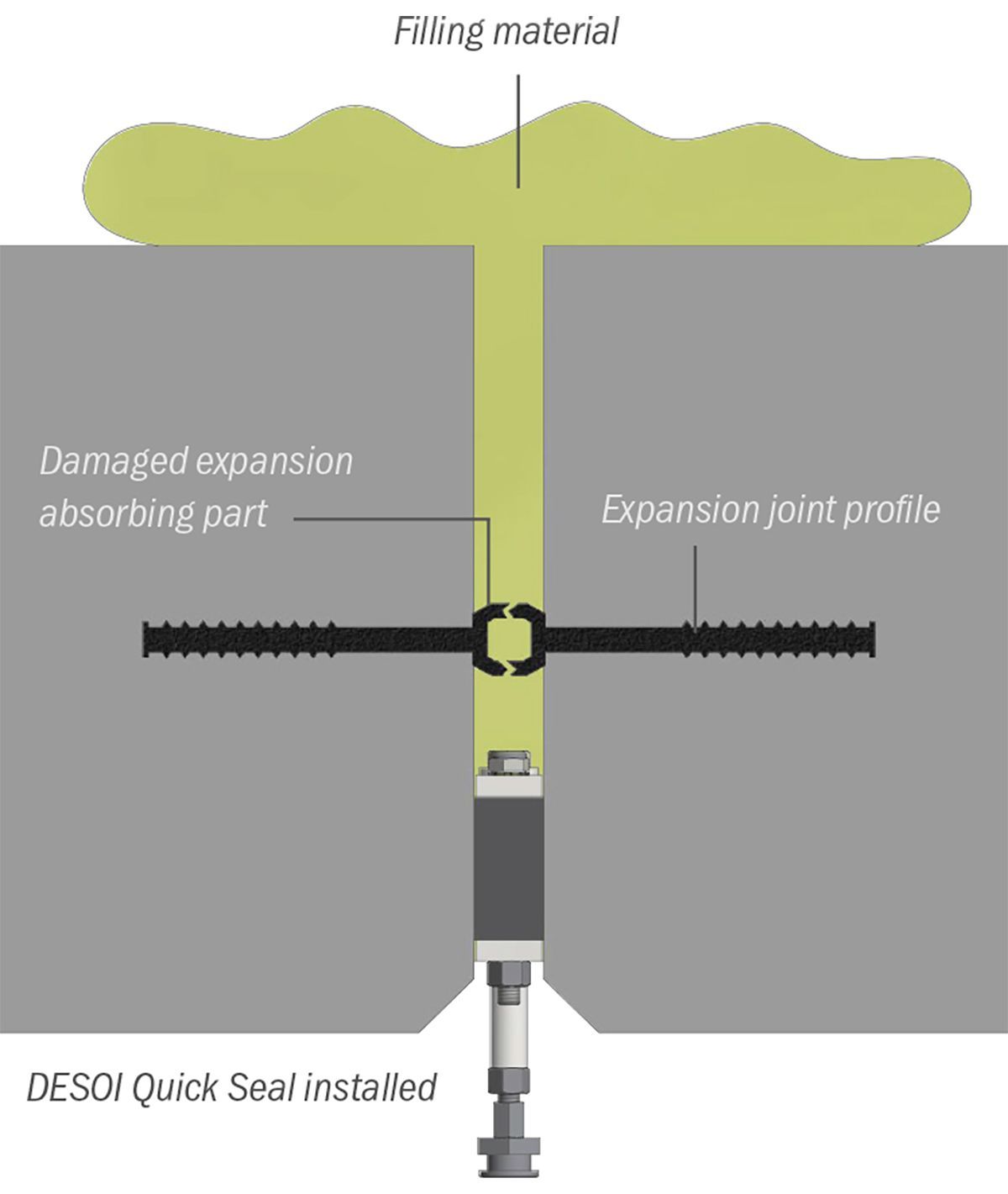

DESOI Quick Seal ugrađen u spoj

Nakon stvrdnjavanja punila dovoljno je ukloniti DESOI Quick Seal



Uspješno ispunjavanje spoja

2. DESOI Quick Seal E

DESOI Quick Seal E identičan je proizvodu DESOI Quick Seal E, ali izrađuje se
samo u izvedbi od jednog segmenta. Namijenjen je za širine spojeva od 26 do 51 mm.
Brtveni i injekcijski profil dostupan je u duljinama od 140 i 380 mm.



Brtveni i injekcijski profili DESOI Quick Seal E
